Audi S4 B5 Single turbo projekti

[jm95]

Vakio pumppu nostaa noin 4L kerääjäsäiliöön joka on kontissa siitä lähtee 2 pumpulla keulille, sieltä tulee paluulinja kerääjäsäiliöön ja säiliöstä lähtee 2 paluuta tankkiin.

[jm95]

Nyt olis alakerta kasattu, ja mahdollisesti ensi viikolla kannet olisi valmiit, https://janimikkonen.kuvat.fi/kuvat/...415_195318.jpg

[jm95]

Kannetkin viimein valmistui vajaa viikko sitten, nyt enää uudet laahainpinnat, nokkien ketjut ja öljypumppu niin pääsee kasaamaan motin kokonaisuudessaan. Imusarjakin on työn alla mallia custom, jenkeistä sai kätevästi valmiit runneri holkit, niin pääsee sovittelemaan loput.

[okkim]

Minkälaiset holkit ja mistä?

[jm95]

http://www.rossmachineracing.com/ovalstack.html
Tollaset

[jm95]

Nyt on päästy viimein jo kasailemaan tätäkin, alakerta paketissa korsetin kanssa ja kannet paikallaan.http://kuvanjako.fi/8tu47-1920.jpg
http://kuvanjako.fi/4yri8-1920.jpg
http://kuvanjako.fi/hqyzr-1920.jpg

[jm95]

Ahtimen asennuksestakin parikuvaa otin ton sommittelu moottorin kanssa, laitan lisää kun kerkeää tekemään valmiiksi.http://kuvanjako.fi/k02f5-1920.jpg
http://kuvanjako.fi/7fteu-1920.jpg
http://kuvanjako.fi/l5lj2-1920.jpg

[jm95]

Tänään muokkasin öljypohjan käymään paikalleen, aika paljon sai tavaraa ottaa pois että mahtuu korsetin kanssa, mutterin kannat tulee niin korkealle.

[Mikse]

Tuliko noista kansista virtausdataa? Hyvältä näyttää projekti ja toivottavasti ajossa "kohta".

[jm95]

Ei tullut kysyttyä virtausdataa, oishan tuo hauska verrata millasia eroja näissä on.

[jm95]

Pakosarjojakin vähän sai jatkettua, vielä pitää kokeilla mahtuuko autookin paikallee ennen kun hitsaa ympäri.
http://kuvanjako.fi/bl3i4-1920.jpg

[jm95]

http://kuvanjako.fi/w1ksn-1920.jpg
Ei ole hetkeen tullut tänne päivitettyä projektia mutta, imusarjan teko olisi mennossa, pakosarjat on valmiit, moottori kytkintämyöten kasattu.

[Jesse87]

Onko tää rojekti millä mallilla?

[jm95]

Imusarjaa vähän vielä pitää muokata, johdottaa maxxecu, ahtoputket pitää tehdä plus kaikkea pientä. Ollut tosiaan vuoden päivät taukoa tästä projektista mutta nyt mennään taas.

[settari]

Hyvä että projekti etenee. Kuvat eivät jostain syystä enää aukea? Tsemppiä mielenkiintoiseen projektiin!

[jm95]

Joo toi kuvanjako maksoi joka kuukausi ja ei tullut jaettua mitään uutta aikoihin niin eivät siksi aukea.

Näkyykö nuo?

[settari]

Kyllä näkyy. Asialliset pakosarjat

edit: Imari näyttää myös mielenkiintoiselta!

[okkim]

Et viitsisi laittaa niitä kuvia tänne talteen? Sääli jos ne meni bittitaivaaseen.

[jm95]

Saan tehtyä niistä kollaasin tänne, teen kun kerkeän.

[jm95]

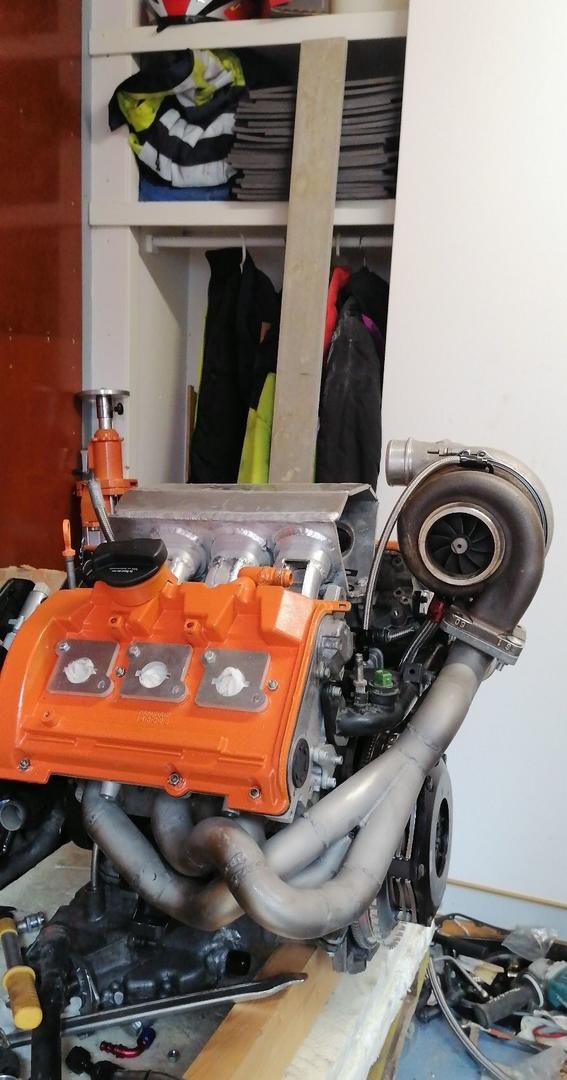

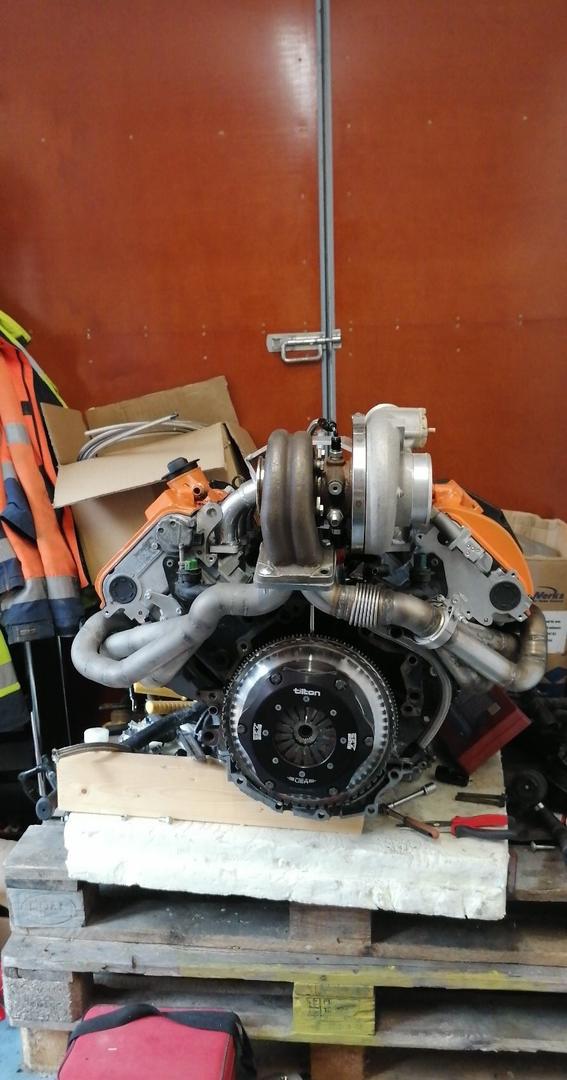

Loput kuvista valitettavasti kadonnut mutta tässä osa.

[jm95]

Tällä viikolla kerkesin perehtymään projektiin jälleen ja vaihdoin vaihdelaatikkoon stefan, tein myös torsen modin jos saisi vetoa vähän takapainotteisemmaksi. Pakosarjoja pyöritin titanium lämpökääreellä joka tosin loppui kesken mutta kohta tulee lisää.
Tuli myös käsiteltyä sisusta nahanhoitoaineella kun "vähän" venynyt tämä rojekti ja meinaa alkaa nahka kuivumaan.

[jm95]

Viime viikolla aloin sommitamaan keulaa kunnolla kasaan kun on muokattu puskuria aika karulla kädellä jotta välijäähy mahtui paikalleen, vielä pitää pari tukea rakentaa splitterin tueksi sekä kehitellä tuuliohjain pellistä öljyjäähylle joka tulee puskurin oikealle puolelle vakio
välijäähyn paikalle plus aikapaljon pientä siistimistä. Eilen saapui moottorin ja vaihdelaatikon kumit joten kunhan lämpökääre vielä tulee niin saan pyöriteltyä pakosarjat loppuun.

[okkim]

Tuo on aika näppärän kompakti ja huomaamaton cooleri :)

[jm95]

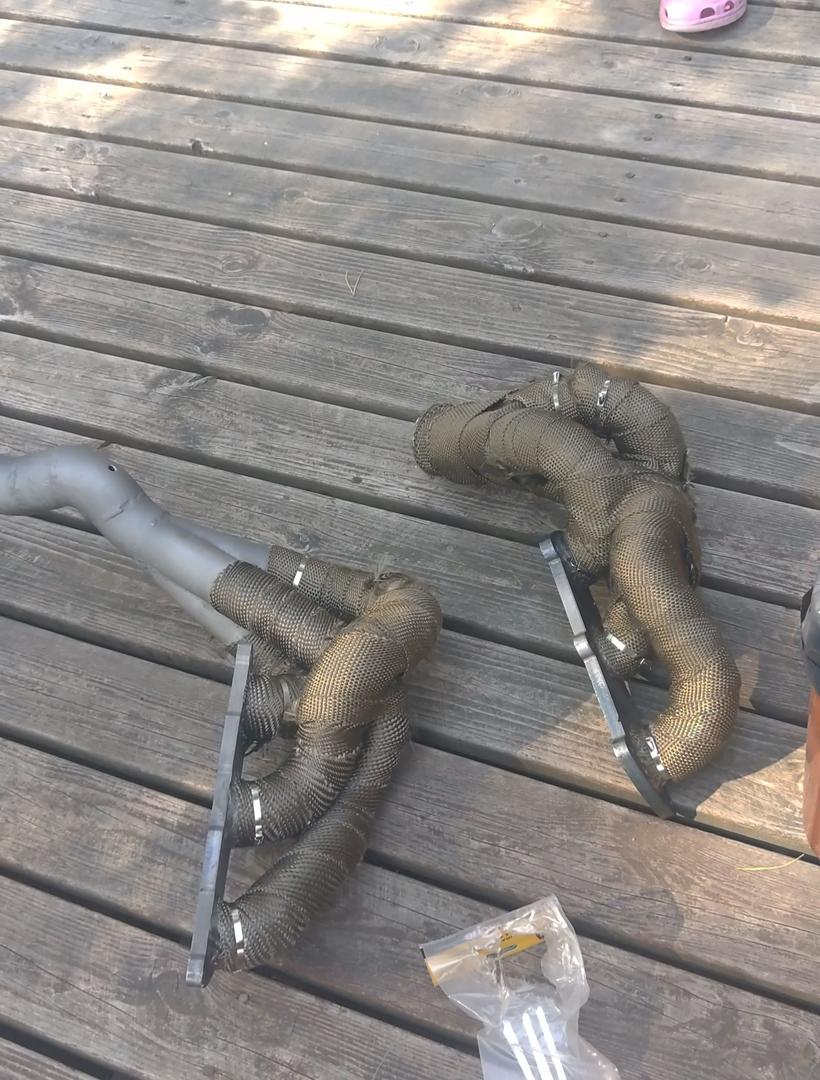

Ei ollut mikään maailman nopein toimitus mutta pakosarjoihin tuli loput lämpökääreet ja sain ne viimen pyöriteltyä ja asennettua paikalleen, seuraavaksi operaationa vähän rälläkkää konehuoneeseen jotta saa downpipen mahtumaan.

[jm95]

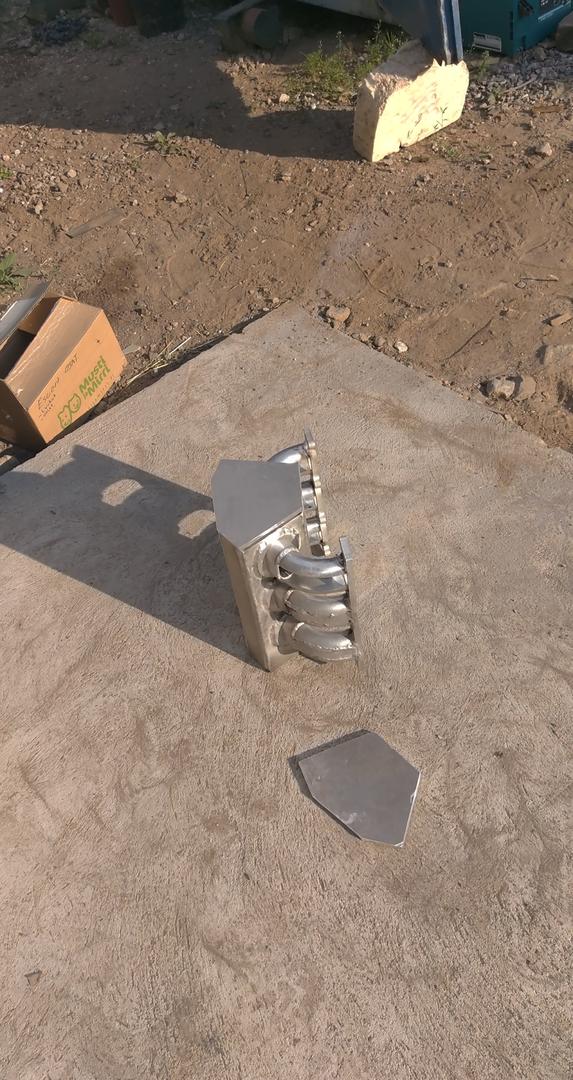

Tänään tein imusarjaan päädyt ja muutaman viikonsisään olisi tarkoitus hitsata loppuun. Ohessa vielä kuva pakosatseista.

[okkim]

Tiesithän että tuo nauha ruostuttaa putkia?

Laitapas imusarjasta parempia kuvia.

[jm95]

Pakosarjat on tehty rosterista, otan parempia kuvia kun saadaan hitsailtua siihen suutinholkkeja ensin kiinni ja muutenkin valmiimmaksi.

[okkim]

Kyllä ne rosterisetkin ruostuu tuon nauhan alla. Kokemusta on.

[JM]

Joo niin menee. Munkin pakosarja oli vuoden ajojen jälkeen saman näköinen kuin 30 vuotta vanhan mökkikiukaan kylki. Seuraavaan pakosarjaan ei sitten tullut enää kääreitä. Tein vain paremmat lämpökilvet. Toki on siinäkin eroa, millaisesta rosterista ne on tehty. Joku paksulla seinämällä oleva "vesijohtokurvi" kestää ihan eri tavalla kuin kiinalainen eBay sarja.

[jm95]

Kaverilla tehty samasta matskusta satsit ja kääreen kanssa ollu montavuotta, niissä ei ainakaan vielä mitään ongelmaa.
